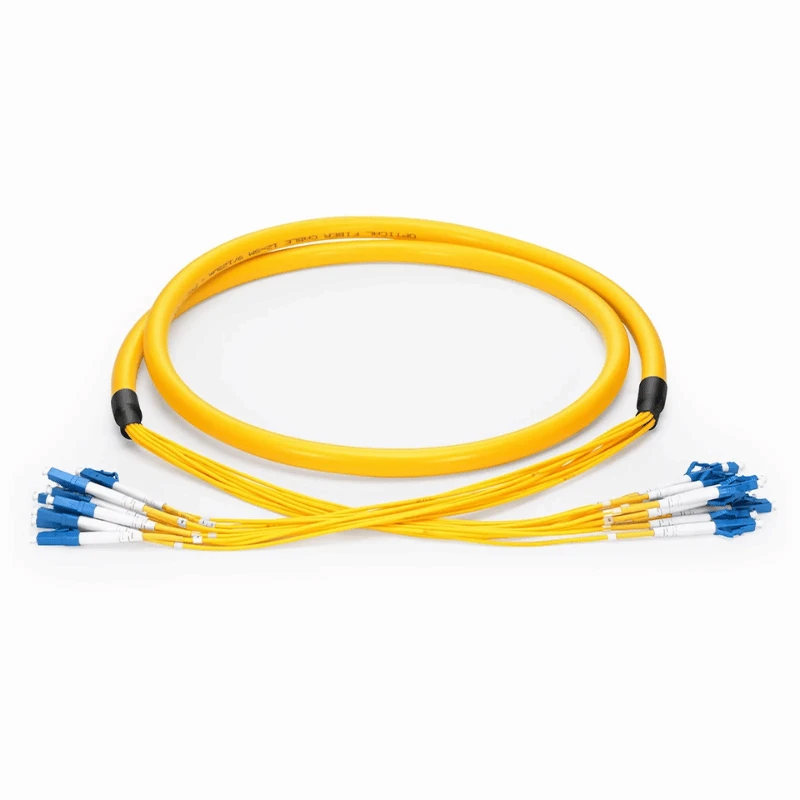

Cáp bộ chuyển đổi MTP sang LC là một cụm cáp quang-đầu cuối tại nhà máy giúp kết nối giao diện MTP/MPO mật độ-cao với nhiều giao diện song công LC. Nó được thiết kế để đi cáp có cấu trúc giữa các đường trục MTP/MPO, hệ thống vá lỗi và thiết bị hoạt động yêu cầu cổng LC. Cấu hình có sẵn cho mạng đơn chế độ và mạng đa chế độ, với số lượng sợi, cực tính, loại đầu nối, cấu trúc cáp và vỏ được chỉ định tùy theo ứng dụng.
Thông số kỹ thuật & cấu hình
|
Mục |
Cấu hình có sẵn |
|
Loại sợi |
OS2, OM3, OM4, OM5 |
|
Số lượng chất xơ |
8F, 12F, 24F hoặc tùy chỉnh |
|
Đầu nối MTP/MPO |
Nam hoặc Nữ; được ghim hoặc bỏ ghim theo yêu cầu |
|
MTP/MPO tiếng Ba Lan |
PC hoặc APC |
|
Đầu nối LC |
LC/UPC hoặc LC/APC |
|
Phân cực |
Loại A, Loại B hoặc Loại C |
|
Cấu trúc cáp |
Dải băng, phân phối vi mô{0}}hoặc đột phá |
|
Chiều dài cáp |
1 m, 2 m, 3 m, 5 m hoặc tùy chỉnh |
|
Áo khoác |
PVC, LSZH hoặc OFNP |
|
Mất chèn tiêu chuẩn |
Nhỏ hơn hoặc bằng 0,35 dB |
|
Tùy chọn tổn thất-thấp |
Nhỏ hơn hoặc bằng 0,25 dB |
|
Tùy chọn tổn thất cực-thấp{1}} |
Nhỏ hơn hoặc bằng 0,15 dB |
|
Nhiệt độ hoạt động |
-20 độ đến +70 độ |
|
Sự tuân thủ |
IEC 61754-7, TIA-604-5, RoHS, REACH |
Đối với cụm 12 sợi, đầu nối MTP/MPO có thể kết thúc thành sáu kết nối LC song công.
OEM & Tùy chỉnh
Cấu hình tùy chỉnh bao gồm:
Chất xơ và số lượng chất xơ
OS2, OM3, OM4, OM5; số lượng cụ thể của 8F, 12F, 24F hoặc dự án.
01
Cấu hình trình kết nối
MTP/MPO nam hoặc nữ, được ghim hoặc bỏ ghim; LC/UPC hoặc LC/APC.
02
Lập bản đồ phân cực và sợi
Ánh xạ loại A, B, C hoặc do khách hàng- xác định nếu có thể áp dụng về mặt kỹ thuật.
03
Thông số cáp
Chiều dài tổng thể tùy chỉnh, kích thước đột phá, chất liệu vỏ và đường kính cáp.
04
Yêu cầu OEM
In áo khoác, nhãn nhận dạng, đánh dấu đầu nối và-bao bì dành riêng cho khách hàng.
05
Đối với-mật độ cài đặt cao, kích thước kết cấu và ngắt cáp phải được xác nhận dựa trên giá đỡ, bảng điều khiển, băng cassette hoặc không gian thiết bị có sẵn trước khi sản xuất.
Ứng dụng
Trung tâm dữ liệu
Kết nối đường trục MTP/MPO-đến-thiết bị LC và bản vá mật độ-cao.
Mạng máy chủ và lưu trữ
Giao diện LC cho thiết bị chuyển mạch, máy chủ và thiết bị SAN.
Hệ thống phân phối sợi
Kết nối giữa cơ sở hạ tầng trung kế MTP/MPO và bảng vá lỗi LC hoặc mô-đun.
Mạng viễn thông và doanh nghiệp
Các liên kết sợi có cấu trúc yêu cầu chuyển đổi-MTP/MPO-sang-LC tại nhà máy.
Kiểm soát và kiểm tra chất lượng
Mỗi bộ phận lắp ráp đều trải qua quá trình kiểm tra sản xuất và kiểm tra quang học trước khi xuất xưởng. Các mục kiểm soát-chất lượng bao gồm:
Kiểm tra tổn thất chèn 100% và tổn thất phản hồi cho các cụm lắp ráp đã hoàn thiện.
Kiểm tra mặt-đầu của đầu nối để xác định vết bẩn, vết trầy xước, vết rỗ hoặc các khuyết tật khác.
Xác minh ánh xạ phân cực và sợi quang- theo cấu hình đã chỉ định.
Kiểm tra kích thước đầu nối và cáp để xác minh tính nhất quán của cụm lắp ráp.
Xác minh chất liệu và sự tuân thủ đối với các yêu cầu về thành phần và áo khoác được chỉ định.
Hiệu suất của đầu nối MPO/MTP thường được chỉ định theo các yêu cầu của IEC 61754-7 và TIA-604-5, trong khi giới hạn tổn thất chèn thực tế phải được xác nhận theo cấp hiệu suất đã chọn.
Câu hỏi thường gặp
Hỏi: Làm thế nào bạn có thể xác nhận rằng cáp này tương thích với hệ thống MTP/MPO hiện tại của tôi?
Trả lời: Chúng tôi có thể kiểm tra loại đầu nối giao phối, giới tính, cấu hình chân cắm, ánh xạ sợi, đánh bóng đầu nối và giao diện thiết bị so với các thành phần hiện có của bạn. Việc cung cấp ảnh, số bộ phận hoặc bản vẽ hệ thống sẽ giúp tránh đặt hàng bộ phận lắp ráp không tương thích.
Hỏi: Tôi có thể đặt hàng mẫu trước khi đặt hàng số lượng lớn không?
Đ: Vâng. Các mẫu có thể được sản xuất để xác minh cấu hình và khả năng tương thích trước khi sản xuất hàng loạt. Phí mẫu và chi phí vận chuyển thường được trích dẫn riêng và có thể được ghi có vào đơn đặt hàng số lượng lớn tiếp theo tùy thuộc vào số lượng đặt hàng.
Hỏi: MOQ điển hình cho loại cáp này là gì?
Đáp: Đối với cấu hình tiêu chuẩn, đơn đặt hàng mẫu hoặc đơn đặt hàng-có khối lượng thấp thường có thể được chấp nhận. Đối với các cụm lắp ráp tùy chỉnh, MOQ phụ thuộc vào các thành phần đầu nối, vật liệu cáp, yêu cầu ghi nhãn và thiết lập sản xuất; MOQ chính xác có thể được xác nhận với báo giá.
Hỏi: Thời gian sản xuất tiêu chuẩn là bao lâu?
Đáp: Cấu hình tiêu chuẩn thường được gửi đi trong vòng 3–5 ngày làm việc. Các đơn đặt hàng OEM tùy chỉnh thường yêu cầu 7–12 ngày làm việc, tùy thuộc vào số lượng đặt hàng và tình trạng sẵn có của nguyên liệu.
Hỏi: Bạn có thể duy trì các thông số kỹ thuật nhất quán cho các đơn hàng lặp lại không?
Đ: Vâng. Các bản vẽ, BOM, bản đồ sợi, thông số kỹ thuật đầu nối, chi tiết ghi nhãn và yêu cầu kiểm tra đã được phê duyệt có thể được giữ lại làm tài liệu tham khảo sản xuất cho các đơn đặt hàng lặp lại. Điều này giúp duy trì tính nhất quán về cấu hình qua nhiều đợt mua hàng.
Hỏi: Những tài liệu nào có thể được cung cấp cùng với lô hàng?
Trả lời: Tài liệu điển hình có thể bao gồm hóa đơn thương mại, danh sách đóng gói, thông số kỹ thuật của sản phẩm và báo cáo kiểm tra hoặc thử nghiệm. Các chứng chỉ như tài liệu RoHS hoặc REACH có thể được cung cấp khi dự án yêu cầu và áp dụng cho các thành phần được cung cấp.
Câu hỏi: Cáp chuyển đổi MTP sang LC được đóng gói như thế nào để vận chuyển quốc tế?
Trả lời: Mỗi bộ phận đều được bảo vệ khỏi nhiễm bẩn, uốn cong và hư hỏng cơ học trong quá trình vận chuyển. Các túi riêng lẻ, mũ bảo vệ, thùng carton và bao bì vận chuyển bên ngoài có thể được cấu hình theo số lượng cáp, yêu cầu bảo vệ đầu nối và hướng dẫn đóng gói của người mua.
Hỏi: Điều gì sẽ xảy ra nếu cáp được giao không phù hợp với thông số kỹ thuật đã được phê duyệt?
Trả lời: Hãy liên hệ với chúng tôi kèm theo số đơn đặt hàng, số lượng bị ảnh hưởng, hình ảnh và kết quả kiểm tra liên quan. Chúng tôi có thể so sánh các bộ phận được giao với thông số kỹ thuật sản xuất đã được phê duyệt và sắp xếp thay thế, làm lại hoặc giải quyết theo thỏa thuận khác khi xác nhận có sự khác biệt trong sản xuất.
